Металлоформа для фундамента под металлические опоры ФЗ-А

Металлоформа ФЗ-А.00.00 на унифицированные фундаментные конструкции под металлические опоры ВЛ 35-330кВ изготовлена в соответствии с требованиями ГОСТ 25781-2018.

Металлоформа ФЗ-А.00.00 на унифицированные фундаментные конструкции
под металлические опоры ВЛ 35-330кВ изготовлена в соответствии с требованиями
ГОСТ 25781-2018. Разработка рабочей конструкторской документации по 7 классу точности.
Форма предназначена для изготовления одного фундамента ФЗ-А
по серии 3.407-115 выпуск 2 КЖ-5. Масса формы 1450 кг.

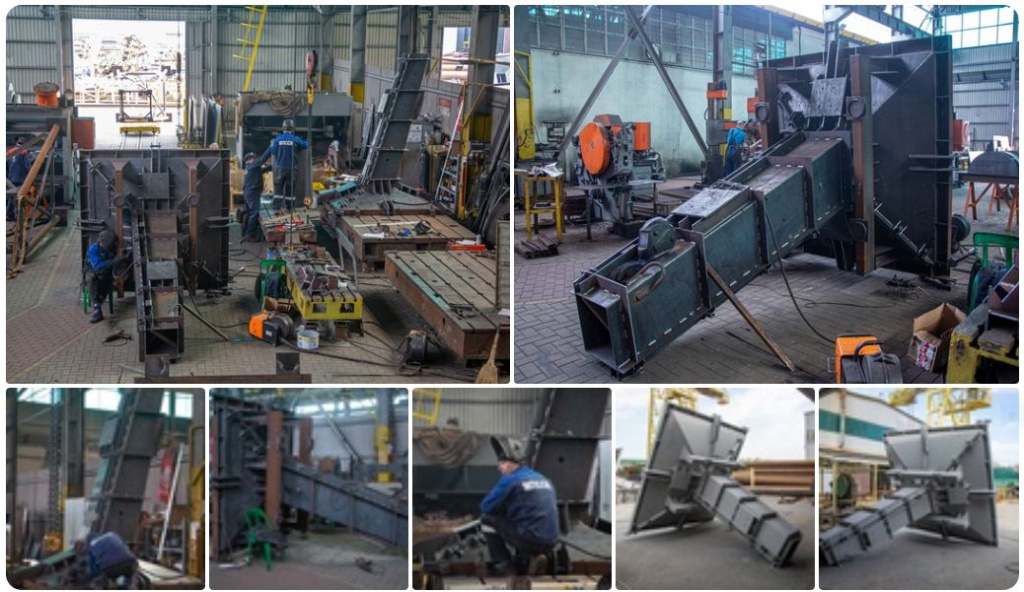

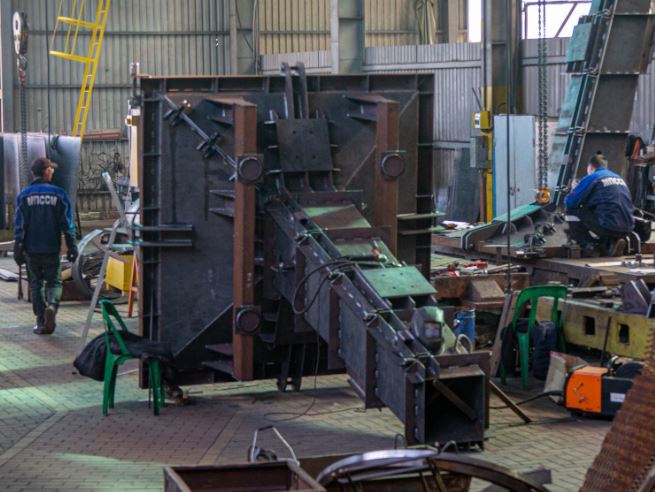

Форма представляет собой разъёмную конструкцию состоящую из двух частей.
Каждая часть имеет два стационарных борта сделанных из листа 8мм.обвязанными
ребрами жесткости из листа 10мм. Соединяются эти части при помощи пальчиковых
фиксаторов с последующей затяжкой винтовыми замками. На форме имеются две балки
для опирания её на вибротумбу и пропарочную камеру. Заливка бетона и его уплотнение
проходит в вибротумбе. Форма вибрируется четырьмя вибраторами ИВ 98.
Распалубка формы осуществляется после набора бетоном 70% марочной прочности
с предварительно снятым пустот образователем отверстия Ф 50мм. в специальном распалубочнике.
Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки.
